| 鋼號(hào)（TGGP11） | ||||||||||
| 冶煉方法：電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 各個(gè)方向優(yōu)異的韌性和延展性：高抗熱疲勞性能；良好的拋光性；良好的尺寸穩(wěn)定性；良好的淬透性。 |
||||||||||
|
主要應(yīng)用： ? 壓鑄模具； ? 鋁、銅、鎂合金的熱擠壓模； ? 高拋光塑料注塑模。 |
||||||||||
| 化學(xué)成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | V | P | S | |||
| 0.37 | 1.0 | 0.37 | 5.2 | 1.3 | 0.45 | ≤0.009 | ≤0.001 | |||
| 物理性質(zhì)： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導(dǎo)率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數(shù)（×10-6K） | ||||||
| 7.85 | 460 | 29.2 | 215000 | 20～200℃ | 20～400℃ | |||||
| 13.4 | 13.2 | |||||||||
|
超聲波探傷： 探傷標(biāo)準(zhǔn)：SEP1921 標(biāo)準(zhǔn)評(píng)定E/e級(jí)探傷，或按GB/T6402-2008標(biāo)準(zhǔn)評(píng)定4級(jí)，即平底孔≤φ2mm，或按照客戶要求。 |
||||||||||
| 純凈度： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細(xì)系 | 粗系 | 細(xì)系 | 粗系 | 細(xì)系 | 粗系 | 細(xì)系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|

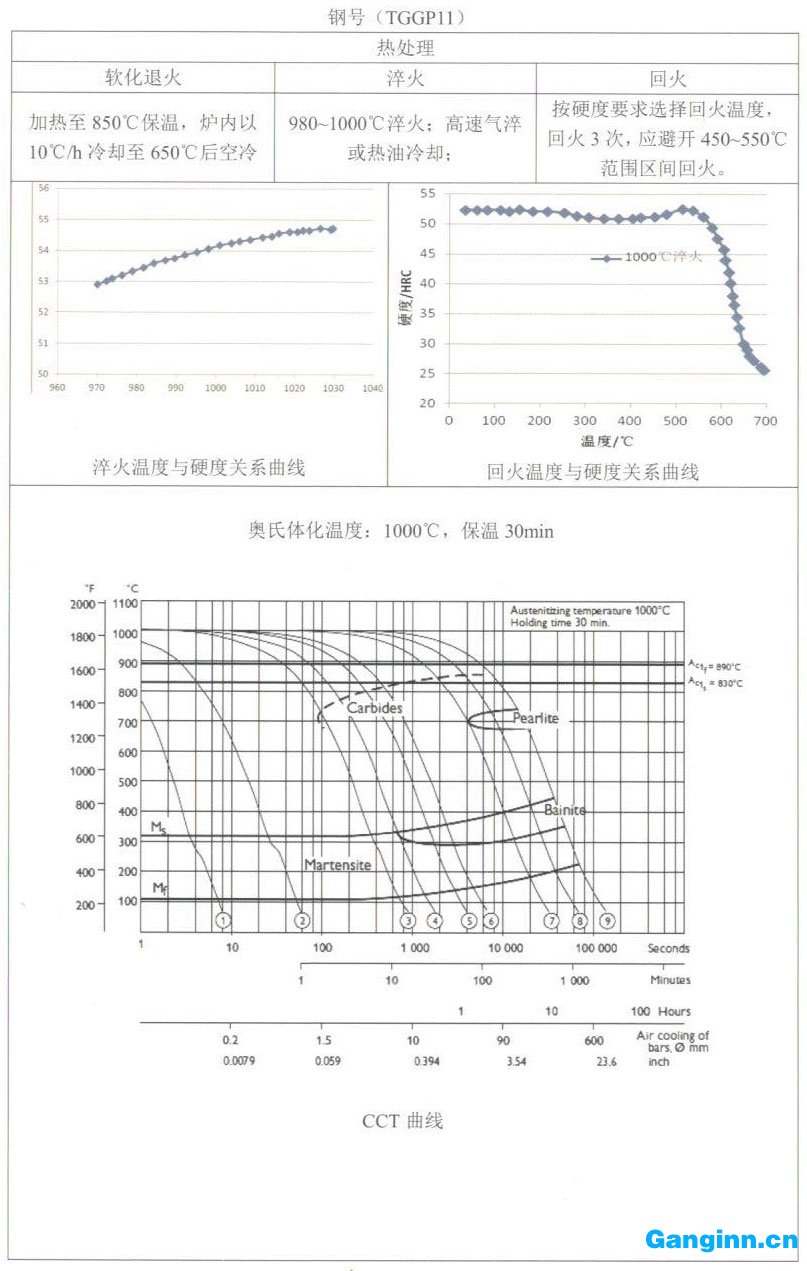

交貨狀態(tài)： （1）交貨硬度：退火態(tài)交貨，交貨硬度≤229HB （2）組織狀態(tài)以及沖擊功要求：組織與偏析滿足北美壓鑄協(xié)會(huì)（NADCA）#207標(biāo)準(zhǔn)； （3）沖擊功試樣按鋼材的中心部位取樣，試樣熱處理要求按北美壓鑄模協(xié)會(huì)標(biāo)準(zhǔn)規(guī)定熱處理，保證試樣硬度：45±2HRC，試樣尺寸采用：7*10*55無(wú)缺口。 |
||||||||||
| 規(guī)格(直徑、厚度mm) | 心部沖擊功平均值不小于(J) | 單個(gè)試樣很小沖擊功不小于(J) | ||||||||
| >60～250 | 250 | 200 | ||||||||
| >250 | 220 | 180 | ||||||||

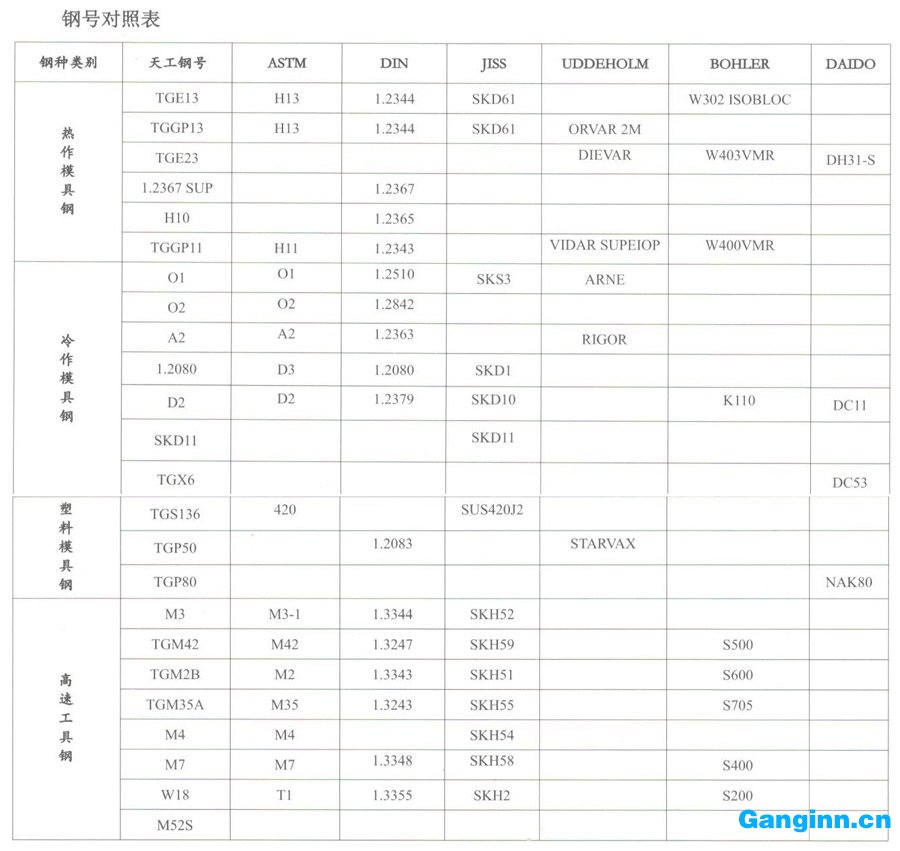

| 供貨規(guī)格： | ||||||||||
| 產(chǎn)品名稱 | 規(guī)格/mm | 材質(zhì) | ||||||||
| 鍛材圓鋼 | φ70～500 | TGGP11 | ||||||||
| 鍛制模塊 | （120～400）×（300～1000） | TGGP11 | ||||||||
| 軋材圓鋼 | φ16～70 | TGGP11 | ||||||||
| 軋制扁鋼 | （12～120）×（200～810） | TGGP11 | ||||||||
資料中的敘述和數(shù)據(jù)為典型例子，對(duì)材料、品種和/或性能上的改良，天工保留很終解釋權(quán)
聲明：內(nèi)容摘自天工國(guó)際產(chǎn)品手冊(cè)，資料僅供參考。另資料如涉侵權(quán)，請(qǐng)聯(lián)系盈鋼，我們將及時(shí)刪除！
