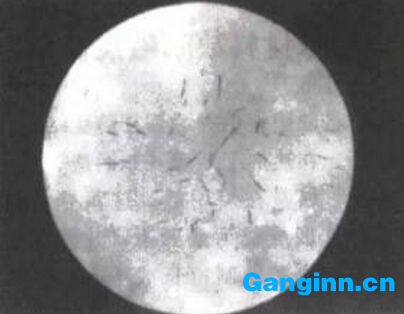

熱軋鋼坯和大型鍛件中比較常見的缺陷是出現(xiàn)白點，這是屬于鋼的內(nèi)部破裂的一種。鋼的性能會因為白點的存在而產(chǎn)生很為不利的影響，比方降低鋼的力學(xué)性能，熱處理時使鍛件淬火開裂，或使用時演變成更為嚴重的后果。因此無論是什么情況，有白點的鍛件都是不能用的。

　　容易發(fā)生白點的鋼

　　鋼對白點的敏感程度會因種類不同而不同，鉻鋼、鉻鉬鋼、錳鋼、錳鉬鋼、鉻鎳鉬鋼、鉻鎢鋼等都是屬于容易發(fā)生白點的。對白點的敏感性可達的是以含W(C)大于0.30%、W(Cr)大于1%、W(Ni)大地2.5%的馬氏體鉻鎳鋼及鉻鎳鉬鋼等。

　　如何避免出現(xiàn)白點

　　白點形成原因：鋼中的氫的脫溶析出聚集，在鋼的縱斷面上形成的銀亮白色粗晶狀的圓形或橢圓形的斑點。它往往使鍛件和坯材的內(nèi)部產(chǎn)生裂紋。

　　避免白點方法：模具鋼5CrNiMo、5CrMnMo等很容易發(fā)生白點，若增加碳化物元素Cr、Mo和V后可以降低白點的敏感性。這類鋼在生產(chǎn)中一定要注意脫氣和加強大鍛件的鍛后緩冷或去氫退火。
